• Sélectionner la piste avec la touche ‘U’ :

• Clique droit avec la souris :
  • Arrondir Pistes

• Saisir le rayon en mm :

• Résultat de l’arrondi :

Fin !

Un petite article pour la suppression de toutes les pistes d’un PCB sous le logiciel Kicad 6.

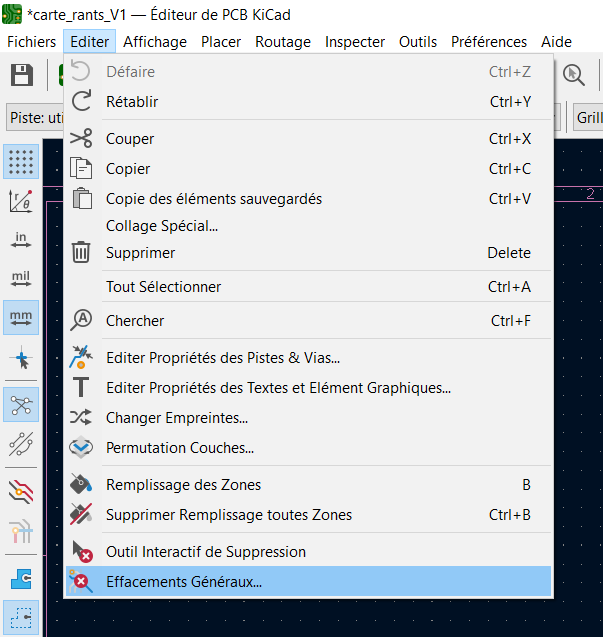

Editer:

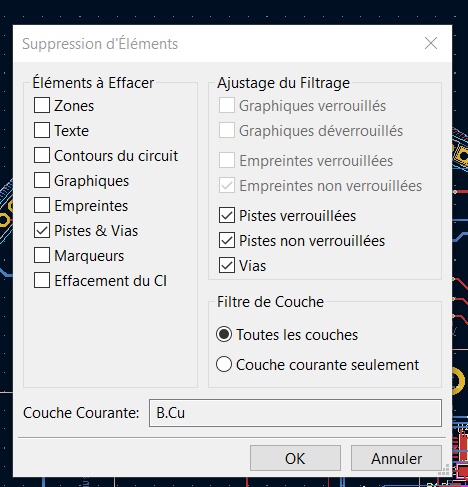

Effacement Généraux :

Le vernis épargne ?

Le vernis épargne est une fine couche de résine polymère souvent de couleur verte permettant de protéger le cuivre de l’oxydation et empêcher la formation de court-circuit entre les pistes ou pads d’un composant CMS.

Problème possible

Une marge du vernis épargne  trop grande peut supprimer l’épargne nécessaire entre les pads d’un composant CMS :

Couche masque de soudure coté top (F-Mask), fichier gerber .gts :

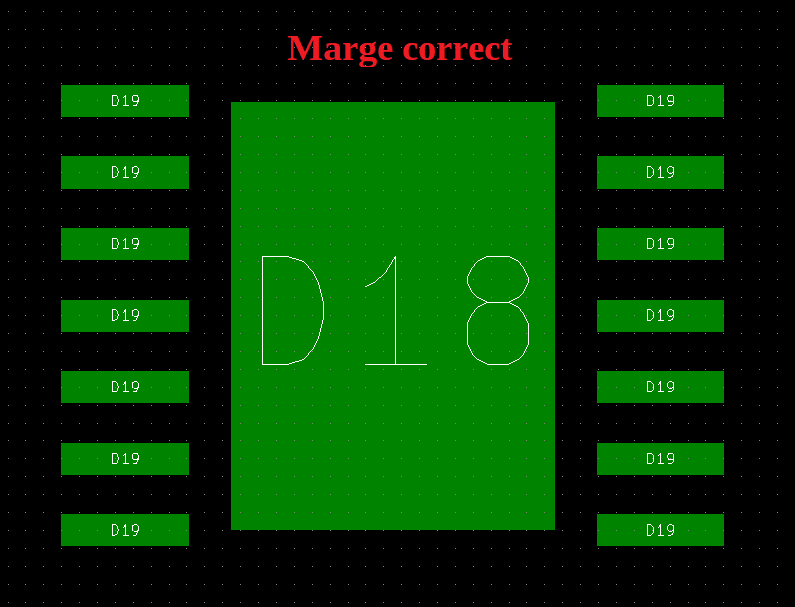

Les pads du composants seront bien entourés de vernis épargne :

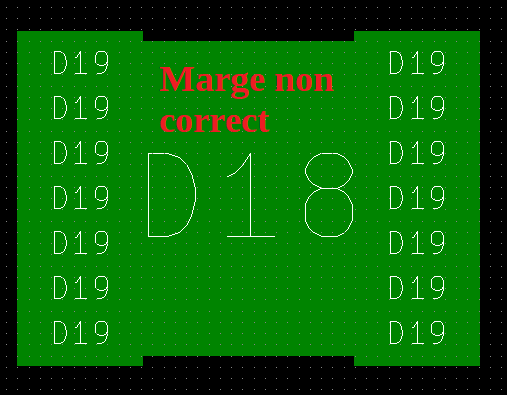

Les pads du composants ne seront pas bien entourés de vernis épargne :

Modifier la marge

Dans PCBnew :

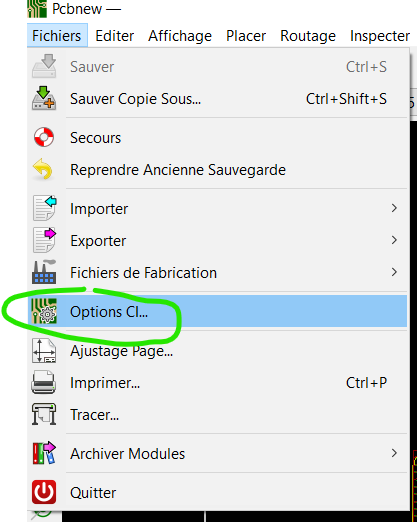

• Fichiers -> Options CI

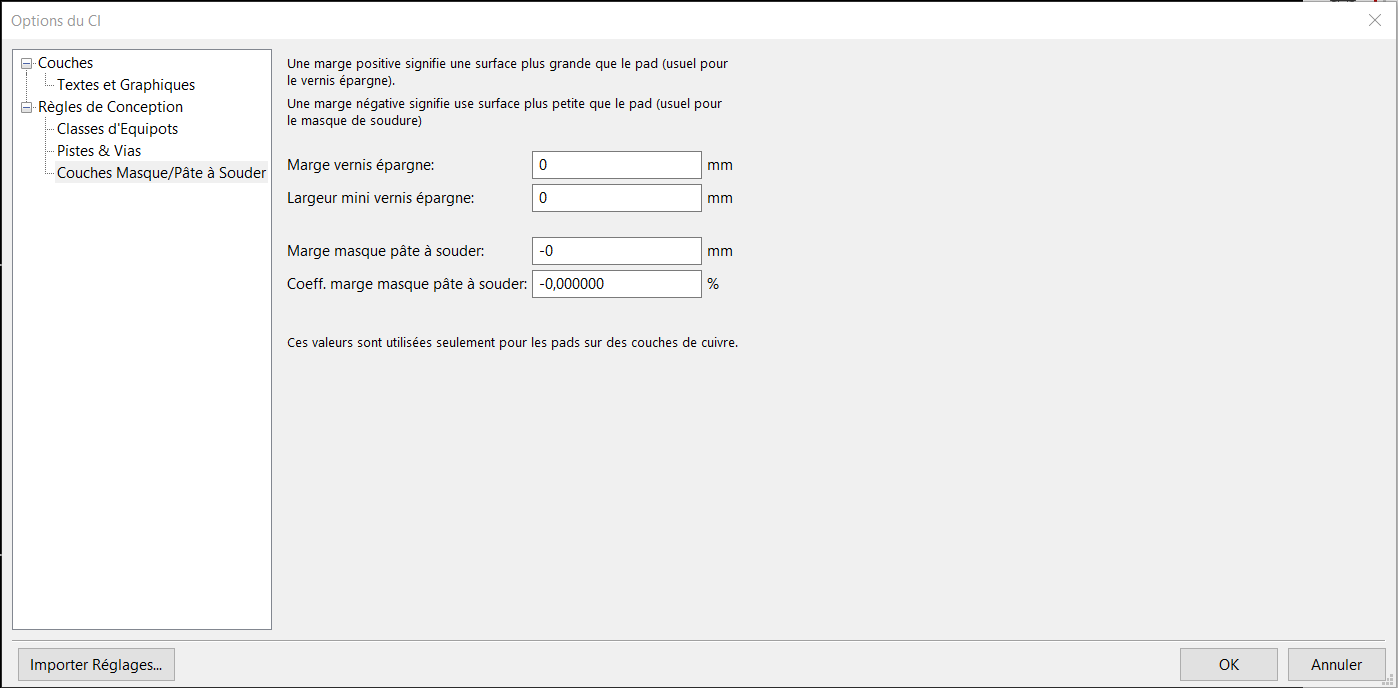

Options du CI :

Fin.









Kicad version : 5.0.1

Un tutoriel pour générer les fichiers de fabrication d’un circuit imprimé sous le logiciel libre KiCad.

• Les fichiers gerbers (RS-274X) : format de fichier standard pour la fabrication des circuits imprimés.
• Fichier des perçages

---

Dans Pcbnew :

Après avoir terminer le routage de votre carte électronique :

• Fichiers->Tracer

Exemple pour un circuit imprimé avec 2 couches :

• F.Cu : couche cuivre dessus (TOP)
• B.Cu : couche cuivre dessous (BOTTOM)
• F.Paste : couche pâte à souder du dessus (TOP)

• B.Paste : couche pâte à souder du dessous (BOTTOM)
• F.SilkS : sérigraphie sur le dessus (TOP)
• B.SilkS : sérigraphie sur le dessous (TOP)

• F.Mask : couche vernis épargne ou masque de soudure (TOP)

• B.Mask : couche vernis épargne (BOTTOM)

• Edge.Cuts : couche du contours du circuit imprimé



---

• Puis, cliquez sur «Tracer».

---

• Ensuite, crée le fichier de perçage:

• Configuration pour le fichier de perçage:

• Format excellon : formats standard pour la commande numérique des perceuses pour la fabrication des circuits imprimés.



Fin du tuto !

Kicad : version 5.0.1

Création d’un fichier PDF à partir d’un schéma électronique sous le logiciel Kicad :

• Fichiers->Tracer

• Format de sortie : PDF

• Choisir votre répertoire de sortie
• Puis Tracer la page courante ou toutes les pages

Fin du tuto !

Un tutoriel pour faire un copier-coller entre feuilles de hiérarchie sous le logiciel Kicad.

• Sélectionner vote bloc à copier avec un clic gauche de la souris:

• Clic droit : Sauver Bloc

• Ouvrir la feuille hiérarchie où vous souhaiter faire le coller, puis cliquez sur copie des éléments sauvegardés.

• Le résultat du coller :

FIN DU TUTO !



Date mise à jour : 19/07/2018



Un petit tutoriel pour étaler les empreintes lors de la toute première phase du routage d’un circuit imprimé.

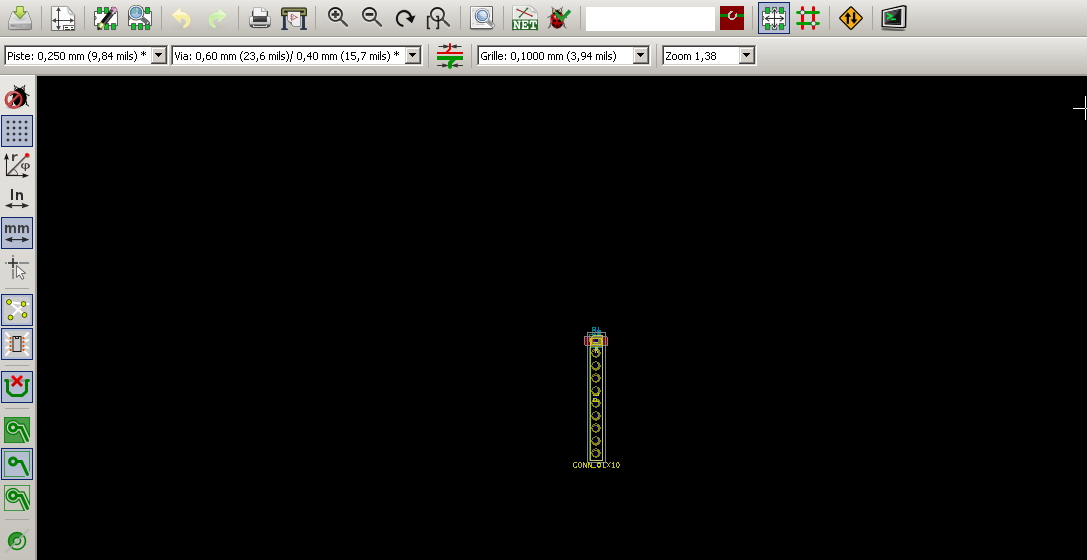

• Après avoir lu la netlist, vous obtenez tous les composants réunis dans un même bloc :

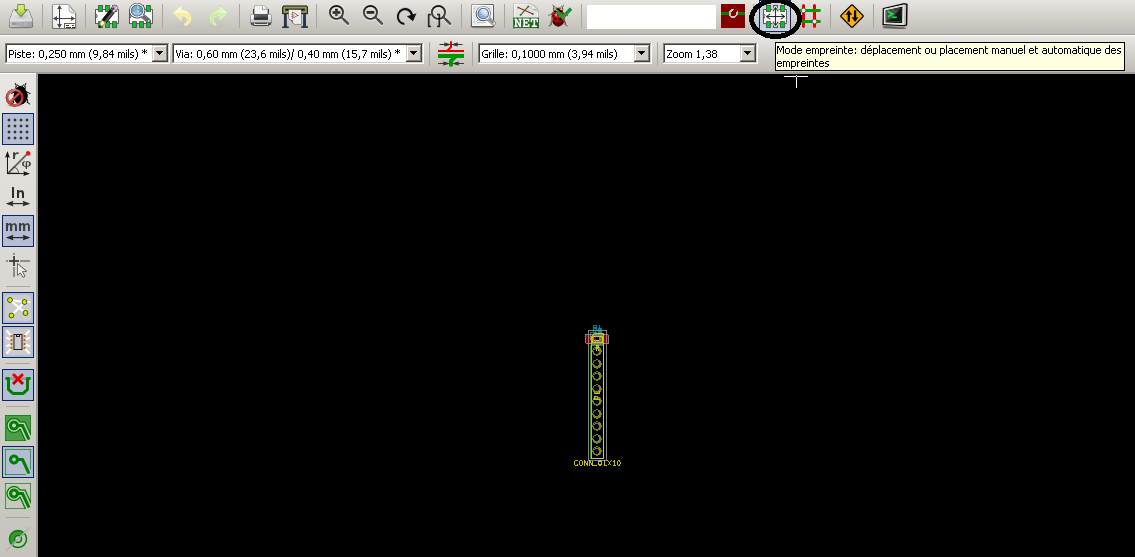

• Cliquer sur le bouton “Mode empreinte”:

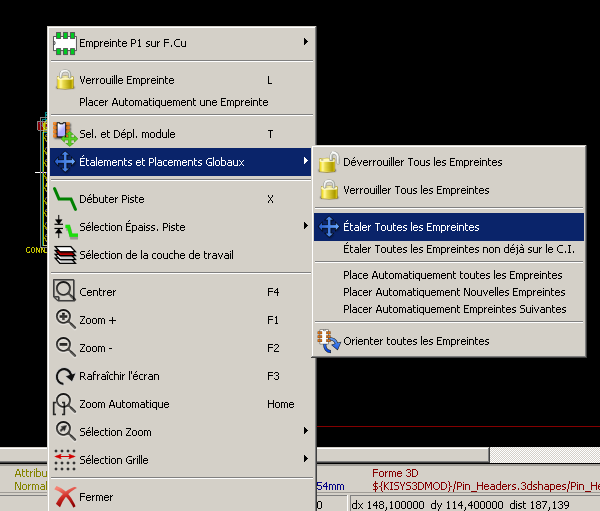

• Ensuite, clic droit sur les composants:

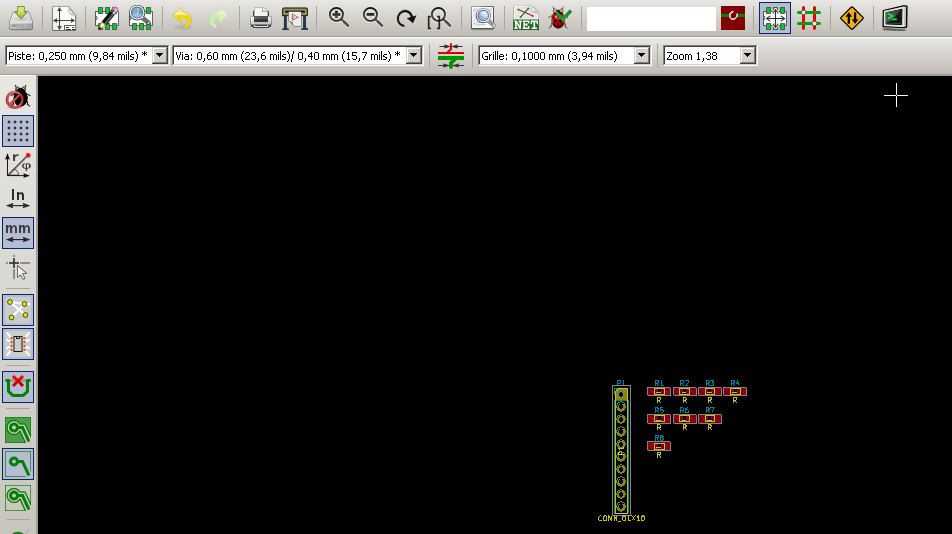

• Étalements de toutes les empreintes:

Voilà, fin du tuto.
