- Problème sur l’alimentation AC/DC (ICE5AR4770)
Category: Réparation
Réparation carte électronique – portail battant Somfy Evolvia
Réparation d’une carte électronique de portail :
Réparation carte électronique – Radiateur
Réparation d’une carte électronique de radiateur :
- Alimentation AC/DC avec condensateur et résistance
- Triac pour le contrôle de puissance
Points à vérifier :
- Valeur de la résistance traversante
- Tension au borne du condensateur C10
- Vérifier le triacs
Réparation d’une carte électronique de volet Bubendorff
Informations pour la réparation d’une carte électronique de volet de la marque Bubendorff :
Les tensions à vérifier :
- Tension continu aux bornes du condensateur d’environ 27V (si pas de tension, vérifier le plus gros condensateur bleu)
- Tension de 5V sur un condensateur de découpage de microcontrôleur Atmel
Composants les plus probables à changer :
- Le gros condensateur bleu
- Condensateur 470µF
- Triacs de la commande du moteur
Fin !
Réparation d’une carte de four Brandt
Réparation d’une carte d’un four Brandt suite à un problème d’alimentation.
Composants à changer :
- Condensateur 10µF-400V – 105°C
- Condensateur 10µF-25V – 105°C
- DIP P1014P10 : contrôleur de l’alimentation SMPS (Switched-Mode Power Supply))
Fin !
Réparation d’un poste à souder Elektrosta EWI 250T
Réparation d’un poste à souder Elektrosta EWI 250T triphasé. Il a un problème sur le réglage du courant.
- Résistance de 4.7K
Réparation poste à souder

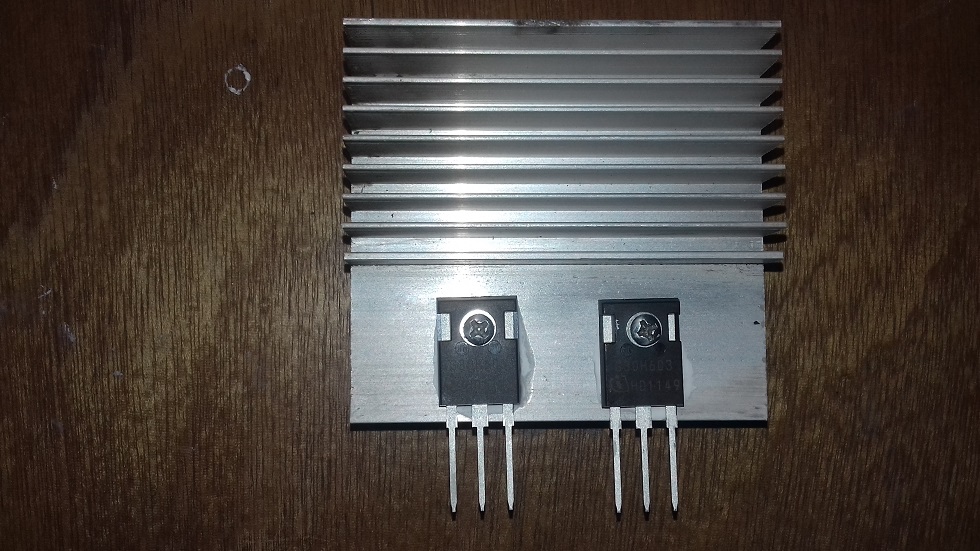

Changement des IGBT d’un poste à souder :

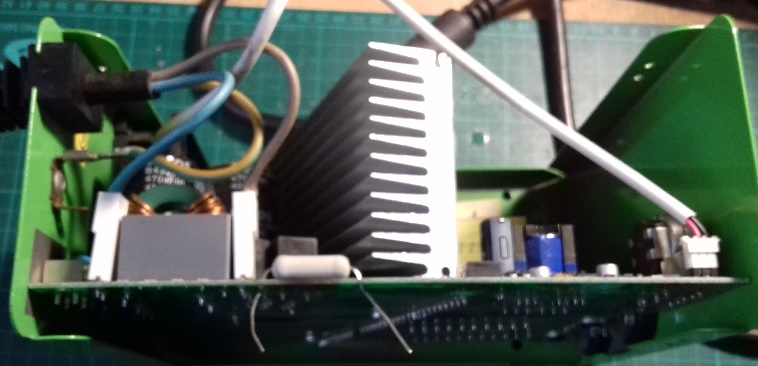

Réparation d’un poste à souder GYS 3200
Réparation d’un poste à souder GYS 3200, changement de la de résistance 4.7 Ohm et du contrôleur de l’alimentation flyback NCP1055ST100T3G.
Réparation- poste à souder

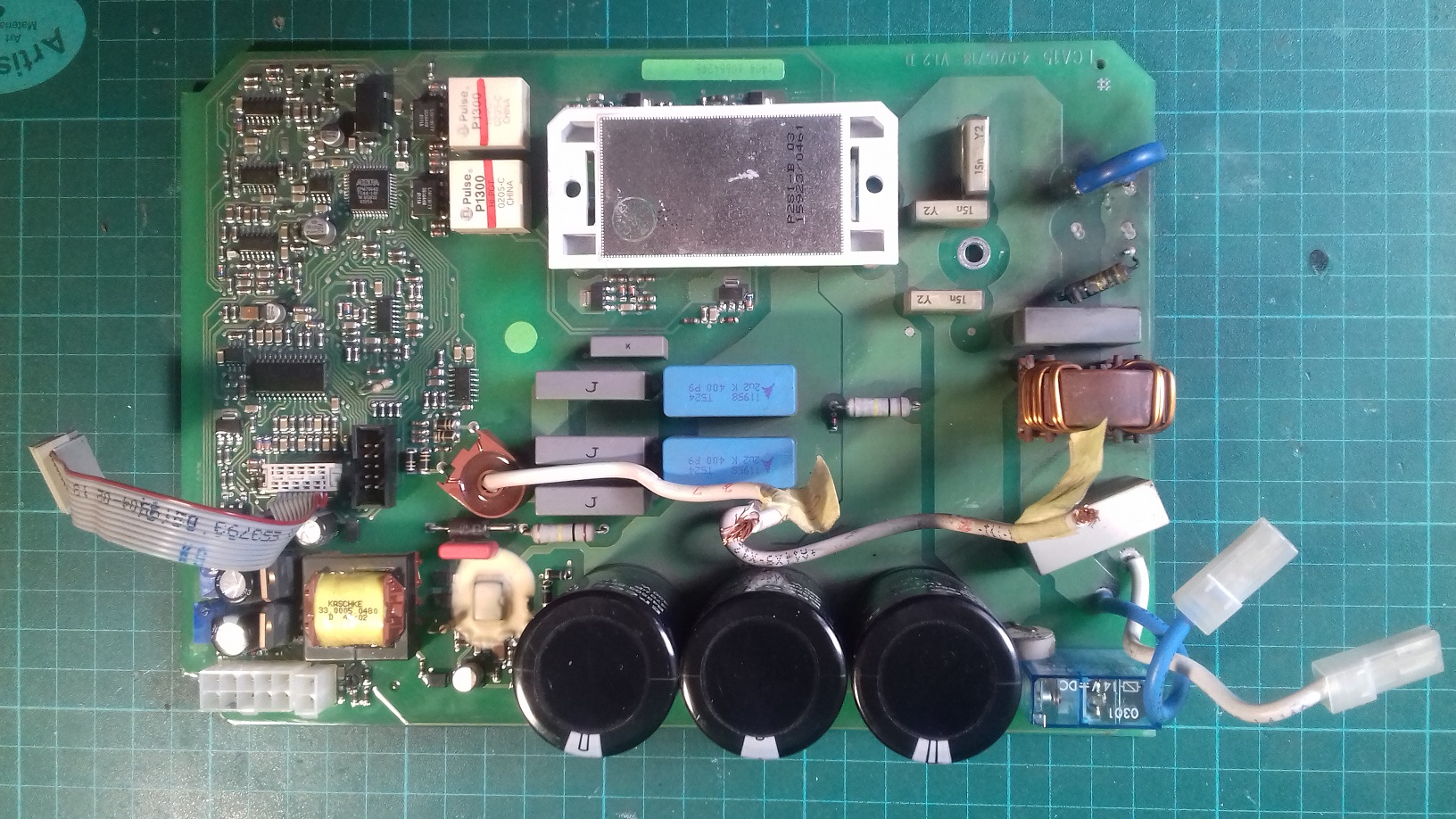

Réparation d’une carte électronique d’un poste à souder Transpocket 1500 de la marque Fronius :
