Category: réparation carte électronique
Réparation d’une carte d’alimentation – machine Plasma
Réparation d’une carte d’alimentation d’une machine Plasma :
- Vérifier les alimentations DC sur les régulateurs LM317 et LM217 (5V et 12V)
- Vérification des 3 ponts de diodes
- Vérification hors tension et sous tension
Réparation d’une carte électronique de chaudière SIEMENS
Réparation d’une carte électronique de chaudière de référence RVS21.831/127 :
- Problème sur la commande d’une relais
- Entrée : 230VAC
Le commande en puissance des bobines des cinq relais est réalisé par le composant MC1413 :
- Vérifier l’alimentation +5V du microcontrôleur
- Vérifier le clignotement de la led verte
- Vérifier l’alimentation +12V des deux MC1413
Nicolas
Réparation d’un automate d’air conditionné CAREL PCO1
Aujourd’hui, réparation d’une carte électronique d’un automate Carel :
-> Problème sur l’alimentation DC et sur une entrée logique +24VD/AC
- Réparation du régulateur DC/DC
- Changement des condensateurs 0.1µF/600V
- Changement des varistances
- Nettoyage de la carte
A bientôt !
Réparation d’une carte de frigo américain
Réparation électronique d’une carte de frigo américain :
- Problème sur le contrôleur (IRIS-G6353) PWM de l’alimentation Flyback

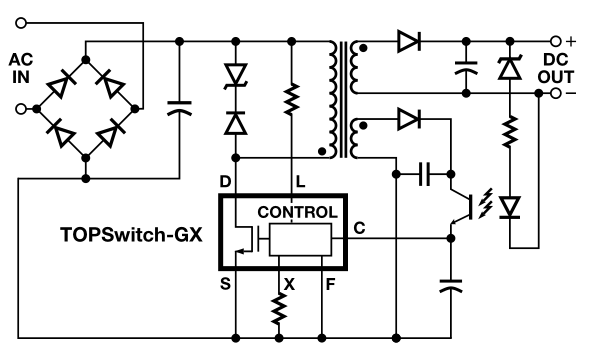

Alimentation Flyback typique :

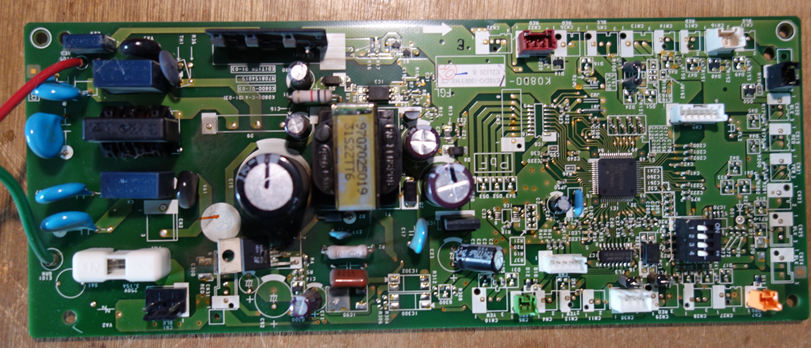

Réparation d’une carte de pompe à chaleur
- Réparation d’une carte de pompe à chaleur suite à une souris qui s’est baladée sur la carte
- Changement de diodes TVS, nettoyages et réparation du diélectrique des condensateurs
Diagnostic d’une commande essuie glace WSF02
Diagnostic d’une carte électronique de commande d’essuie glace WSF02 d’un camping car :
- Vérification des relais 12VDC
- Vérification condensateurs & résistances
- Vérification des pistes
- Vérification des diodes de roues libres
Service de Réparation de carte électronique :
Réparation d’une carte électronique de robot tondeuse – Husqvarna, Gardena, Flymo
Aujourd’hui, on s’attaque encore à une réparation d’une carte mère d’un robot tondeuse !
- Symptôme : le moteur de coupe ne fonctionne plus
Le moteur de coupe est un moteur brushless commandé par 6 transistors Mosfet (Canal N & P).
Il faut donc remplacé ces transistors que je viens de déssouder :
Outils de base pour la réparation de carte électroniques
La réparation de cartes électroniques nécessite des outils spécifiques pour diagnostiquer, dessouder, ressouder, nettoyer et tester les composants.
Outils de base
- Fer à souder : Pour brassé les composants électroniques. Idéalement réglable en température.
- Bobine d’étain sans plomb
- Tresse à dessouder
- Pinces de précision (Brucelles) : Pour manipuler les petits composants (CMS/SMD).
- Multimètre numérique : avec des pointes pointues de préférence pour avoir plus de précision et évité le risque de dérappage.
- Tournevis de précision
- Alimentation de laboratoire pour avoir les tensions de bases : 3.3V, 5V, 12V, 24V
- Ventilation ou extracteur de fumée
- Station à aire chaud
- Alcool isopropylique : nettoyage du circuit imprimé
La réparation de carte électronique une solution contre l’obsolescence programmée !
Conseils supplémentaires
-
Travaillez toujours dans un environnement bien éclairé et bien ventilé.
-
Gardez des cartes électroniques HS pour récupérer des composants.
-
Ayez un bon schéma de la carte si disponible (ou dessinez-le vous-même au fur et à mesure).
Liens intéressants
- Code des couleurs pour une résistance traversante :
https://www.digikey.fr/fr/resources/conversion-calculators/conversion-calculator-resistor-color-code
- Recherche marquage CMS :
Réparation carte mère 330x robot Husqvarna
Aujourd’hui, on s’attaque à une nouvelle mission, encore une réparation d’une carte mère d’un robot tondeuse en cours …
- Symptôme : La roue droite du robot ne tourne pas correctement.
Après un diagnostic minutieux, j’ai vérifié le pont triphasé de la commande du moteur brushless. Il s’avère qu’un transistor Mosfet du pont est défectueux. Il y a un court-circuit entre le drain et la source du mosfet. La pièce concernée est un transistor de référence AOD609, qui nécessite un remplacement pour restaurer la fonctionnalité du moteur.
Nous procédons donc au remplacement de ce composant pour remettre le robot en parfait état de fonctionnement.
N’hésitez pas à nous contacter pour une réparation.
