Utiliser le haut-parleur avec MRduino Wireless

Un tutoriel pour le contrôle du haut-parleur sur le robot MRduino Wireless en langage Arduino.

Le matériel nécessaire:

  • Un câble femelle-femelle d’une longueur de 20 cm.

Le câblage

Le câble femelle-femelle doit être connecté entre la pin IO2 de la carte Esus et le connecteur du haut parleur nommé ‘S’. Le connecteur du haut parleur est un connecteur 2 pins près du connecteur de la batterie.

schema_V1

Un exemple de programme

  • Premièrement il faut activez l’haut parleur :
void setup()
{
  Serial.begin(115200);

  speakerEnable();
}
  • Deuxièmement, activer la sortie IO2 en sortie :
void setup()
{
  Serial.begin(115200);

  pinMode(2, OUTPUT);
}
  • Créer le fichier pitches.h avec les notes :
#define NOTE_B0  31
#define NOTE_C1  33
#define NOTE_CS1 35
#define NOTE_D1  37
#define NOTE_DS1 39
#define NOTE_E1  41
#define NOTE_F1  44
#define NOTE_FS1 46
#define NOTE_G1  49
#define NOTE_GS1 52
#define NOTE_A1  55
#define NOTE_AS1 58
#define NOTE_B1  62
#define NOTE_C2  65
#define NOTE_CS2 69
#define NOTE_D2  73
#define NOTE_DS2 78
#define NOTE_E2  82
#define NOTE_F2  87
#define NOTE_FS2 93
#define NOTE_G2  98
#define NOTE_GS2 104
#define NOTE_A2  110
#define NOTE_AS2 117
#define NOTE_B2  123
#define NOTE_C3  131
#define NOTE_CS3 139
#define NOTE_D3  147
#define NOTE_DS3 156
#define NOTE_E3  165
#define NOTE_F3  175
#define NOTE_FS3 185
#define NOTE_G3  196
#define NOTE_GS3 208
#define NOTE_A3  220
#define NOTE_AS3 233
#define NOTE_B3  247
#define NOTE_C4  262
#define NOTE_CS4 277
#define NOTE_D4  294
#define NOTE_DS4 311
#define NOTE_E4  330
#define NOTE_F4  349
#define NOTE_FS4 370
#define NOTE_G4  392
#define NOTE_GS4 415
#define NOTE_A4  440
#define NOTE_AS4 466
#define NOTE_B4  494
#define NOTE_C5  523
#define NOTE_CS5 554
#define NOTE_D5  587
#define NOTE_DS5 622
#define NOTE_E5  659
#define NOTE_F5  698
#define NOTE_FS5 740
#define NOTE_G5  784
#define NOTE_GS5 831
#define NOTE_A5  880
#define NOTE_AS5 932
#define NOTE_B5  988
#define NOTE_C6  1047
#define NOTE_CS6 1109
#define NOTE_D6  1175
#define NOTE_DS6 1245
#define NOTE_E6  1319
#define NOTE_F6  1397
#define NOTE_FS6 1480
#define NOTE_G6  1568
#define NOTE_GS6 1661
#define NOTE_A6  1760
#define NOTE_AS6 1865
#define NOTE_B6  1976
#define NOTE_C7  2093
#define NOTE_CS7 2217
#define NOTE_D7  2349
#define NOTE_DS7 2489
#define NOTE_E7  2637
#define NOTE_F7  2794
#define NOTE_FS7 2960
#define NOTE_G7  3136
#define NOTE_GS7 3322
#define NOTE_A7  3520
#define NOTE_AS7 3729
#define NOTE_B7  3951
#define NOTE_C8  4186
#define NOTE_CS8 4435
#define NOTE_D8  4699
#define NOTE_DS8 4978

Le programme complet :

/*
  Melody

 Plays a melody

 circuit:
 * 2-ohm speaker on digital pin 8

 created 21 Jan 2010
 modified 30 Aug 2011
 by Tom Igoe
 modified 15/05/2017 by Mace Robotics for MRduino Wireless robot

This example code is in the public domain.

 http://www.arduino.cc/en/Tutorial/Tone

 */

#include <mrduino.h>
#include <esusBoard.h>
#include "pitches.h"


int melody[] = {
  NOTE_C4, NOTE_G3, NOTE_G3, NOTE_A3, NOTE_G3, 0, NOTE_B3, NOTE_C4
};

int noteDurations[] = {
  4, 8, 8, 4, 4, 4, 4, 4
};


void setup()
{
  Serial.begin(115200);

  speakerEnable();

  pinMode(2, OUTPUT);

  for (int thisNote = 0; thisNote < 8; thisNote++) {

    // to calculate the note duration, take one second
    // divided by the note type.
    //e.g. quarter note = 1000 / 4, eighth note = 1000/8, etc.
    int noteDuration = 1000 / noteDurations[thisNote];
    tone(2, melody[thisNote], noteDuration);

    // to distinguish the notes, set a minimum time between them.
    // the note's duration + 30% seems to work well:
    int pauseBetweenNotes = noteDuration * 1.30;
    delay(pauseBetweenNotes);
    // stop the tone playing:
    noTone(2);
  }
}


void loop()
{


}

source du programme

Article sous licence : Creative Commons License

Lire plusieurs VL53L0X avec Arduino

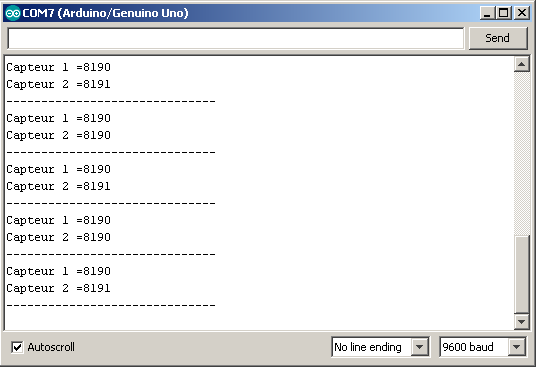

Un programme pour lire deux capteurs VL53L0X avec une carte Arduino Uno :

vl_img

Câblages de la carte Arduino avec les 2 capteurs :

  • A4 : SDA
  • A5 : SCL
  • D4 : XSHUT capteur VL53L0X  n° 1
  • D3 : XSHUT capteur VL53L0X n°2
#include <Wire.h>
#include <VL53L0X.h>


#define XSHUT_C1 4
#define XSHUT_C2 3

#define Sensor1_Address 41
#define Sensor2_Address 42

VL53L0X Sensor1;
VL53L0X Sensor2;

void setup()
{
  pinMode(XSHUT_C1, OUTPUT);
  pinMode(XSHUT_C2, OUTPUT);

  Serial.begin(9600);

  Wire.begin();

  Sensor1.setAddress(Sensor1_Address);

  pinMode(XSHUT_C2, INPUT);

  delay(10);

  Sensor2.setAddress(Sensor2_Address);

  pinMode(XSHUT_C1, INPUT);

  delay(10);

  Sensor1.init();
  Sensor2.init();

  Sensor1.setTimeout(500);
  Sensor2.setTimeout(500);

  Sensor1.startContinuous();
  Sensor2.startContinuous();

}

void loop()
{
  Serial.print("Capteur 1 =");
  Serial.println(Sensor1.readRangeContinuousMillimeters());
  Serial.print("Capteur 2 =");
  Serial.println(Sensor2.readRangeContinuousMillimeters());
  Serial.println("------------------------------");

  delay(500);

}

Article sous licence : Creative Commons License

Programmer MRduino Wireless en Wifi

Le robot MRduino Wireless a la possibilité de transférer le programme du PC vers le robot en communication Wifi.

Le programme

Ce programme permet d’activer le téléversements OTA (Over The Air) sur l’ESP8266 du robot.

  1. Ouvrer l’Arduino IDE et insérer ce programme :

En modifiant :

  • VOTRE_SSID : le nom de votre réseau sans fil.
  • VOTRE_MOT_DE_PASSE : le mot de votre réseau sans fil.
#include <mrduino.h>
#include <ESP8266WiFi.h>
#include <WiFiUdp.h>
#include <ArduinoOTA.h>

const char* ssid = "VOTRE_SSID";
const char* password = "VOTRE_MOT_DE_PASSE";

void setup()
{
   // initialisation du wifi
   WiFi.begin(ssid, password);

   // connexion wifi
   while (WiFi.waitForConnectResult() != WL_CONNECTED)
   {
     delay(1500);
     ESP.restart();
   }

  ArduinoOTA.setHostname("Robot_MRduinoW");

  // initialisation de l'Over The Air
  ArduinoOTA.begin();

}

void loop()
{
  ArduinoOTA.handle();
}

Après avoir vérifié ce programme Arduino, vous pouvez le téléverser vers le robot via un câble micro-USB.


Transfére en Wifi

Maintenant que vous avez programmer le robot, vous pouvez fermer le logiciel Arduino IDE et le redémarrez afin d’avoir une nouvelle option de programmation.

  • Ouvrez l’onglet Tools->Port :


  • Sélectionner le port : monMRduinoW

Vous pouvez débrancher le câble série de type micro-USB entre votre robot et  le PC; et téléverser à nouveau le programme. Cette fois-ci, le téléversement  fonctionne en Wifi.

Fin du tuto !













Contrôle de relais avec la carte Esus

Un petit tutoriel pour le contrôle de relais 12V – 230V avec la carte Esus.

Matériels nécessaires :

  • Relais électromécaniques,
  • Une carte Esus,
  • Une batterie ou alimentation 11.8V

Le branchement

Le relais est branché sur une sortie de commande moteur de la carte Esus:

relais_V2

La carte Esus doit être alimenté avec une tension de 11.8V (tension max de la carte).

Exemple de programme n°1

Pour contrôler le relais il suffit simplement d’appeler la fonction de contrôle moteur n°1 de la carte Esus :

#include <esusBoard.h>

void setup()
{
  // init esus board
  initEsusBoard();


}

void loop()
{

  Activer_relais1();

  delay(2000);

  Desactiver_relais1();

  delay(2000);

}

void Activer_relais1(void)
{
  // sortie relais = 12V
  motors1_set(1024, DIR_FORWARD);
}

void Desactiver_relais1(void)
{
  // sortie relais = 12V
  motors1_set(0, DIR_FORWARD);
}

Contrôle de 2 relais

Le deuxième relais est branché sur la deuxième sortie de commande moteur de la carte Esus:

2relais_V2

Exemple de programme n°2

#include <esusBoard.h>

void setup()
{
  // init esus board
  initEsusBoard();


}

void loop()
{

  Activer_relais1();
  Desactiver_relais2();

  delay(2000);

  Desactiver_relais1();
  Activer_relais2();

  delay(2000);

}

void Activer_relais1(void)
{
  // sortie relais = 12V
  motors1_set(1024, DIR_FORWARD);
}

void Desactiver_relais1(void)
{
  // sortie relais = 0V
  motors1_set(0, DIR_FORWARD);
}


void Activer_relais2(void)
{
  // sortie relais = 12V
  motors2_set(1024, DIR_FORWARD);
}

void Desactiver_relais2(void)
{
  // sortie relais = 0V
  motors2_set(0, DIR_FORWARD);
}
